CC-Link V1.10/V2規格表
如果系統整體由V1.10/V2兼容產品組成，則以下網絡優勢可得以發揮。
- 1.在任何情況下，站間電纜長度最短為20cm。（使用Ver.1.10電纜時）
- 2.提高了電纜長度可調整的靈活度，從而減輕了在配線或設備調試時的工作量。
- 3.逐個安裝相鄰設備時，電纜方面沒有特別要求，用戶可以更有效地利用空間。
- 4.不同品牌的電纜可以在同一個系統內使用。如果系統使用的設備站兼容Ver.1.00、Ver.1.10和Ver.2.00，電纜兼容Ver.1.00和Ver.1.10，則可按照CC-Link Ver.1.00的規格說明確定總電纜最大延長長度和站間電纜長度。
| 項目 | 規格 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ver.1.10 | Ver.2.00（V2） | ||||||||||||||||||||
| 控制規格 | 最大鏈接點數 | 遠程I/O (RX, RY) |
各2048點 | 各8192點 | |||||||||||||||||
| 遠程 寄存器 (RWr) |
256字 | 2048字 (從站到主站) |
|||||||||||||||||||
| 遠程 寄存器 (RWw) |
256字 | 2048字 (主站到從站) |
|||||||||||||||||||
| 擴展循環設置 | - | 1倍設置 | 2倍設置 | 4倍設置 | 8倍設置 | ||||||||||||||||
| 每個單元的最大鏈接容量 | 占用1個邏輯站 | RX, RY | 各32點 |
各32點 | 各64點 | 各128點 | |||||||||||||||
| RWr,RWw | 各4字 | 各8字 | 各16字 | 各32字 | |||||||||||||||||
| 占用2個站時 | RX, RY | 各64點 | 各96點 | 各192點 | 各384點 | ||||||||||||||||
| RWr,RWw | 各8字 | 各16字 | 各32字 | 各64字 | |||||||||||||||||
| 占用3個站時 | RX, RY | 各96點 | 各160點 | 各320點 | 各640點 | ||||||||||||||||
| RWr,RWw | 各12字 | 各24字 | 各48字 | 各96字 | |||||||||||||||||
| 占用4個站時 | RX, RY | 各128點 | 各224點 |
各448點 |
各896點 |
||||||||||||||||
| RWr,RWw | 各16字 | 各32字 | 各64字 | 各128字 | |||||||||||||||||
| 最大占用邏輯數 | 4站 | ||||||||||||||||||||
| 通信規格 | 通信速度 | 10M/5M/2.5M/625k/156kbps | |||||||||||||||||||
| 通信系統 | 廣播-輪詢方式 | ||||||||||||||||||||
| 同步系統 | 幀同步系統 | ||||||||||||||||||||
| 編碼系統 | NRZI | ||||||||||||||||||||
| 傳輸路徑格式 | 總線方式（基于EIA RS485） | ||||||||||||||||||||
| 傳輸格式 | HDLC | ||||||||||||||||||||
| 差錯控制 | CRC (X16+X12+X5+1) | ||||||||||||||||||||
| 最大連接單元數量 | 64個 | ||||||||||||||||||||
| 從站數量 | 1-64 | ||||||||||||||||||||
| 總電纜最大延長長度和站間電纜長度 | |||||||||||||||||||||
|
|
|||||||||||||||||||||
| 通信速度 | 站間距離 | 總電纜最大延長長度 |
|---|---|---|
| 156kbps | 20cm以上 | 1200m |
| 625kbps | 900m | |
| 2.5Mbps | 400m | |
| 5Mbps | 160m | |
| 10Mbps | 100m |
如果系統使用的設備站兼容Ver.1.00、Ver.1.10和Ver.2.00，電纜兼容Ver.1.00和Ver.1.10，則可按照CC-Link Ver.1.00的規格說明確定總電纜最大延長長度和站間電纜長度。
CC-Link Ver.1.10電纜
（屏蔽三芯雙絞電纜）
*不同品牌的電纜只要是CC-Link Ver.1.10兼容電纜，就可以組合使用。
CC-Link Ver. 1.00規格（與Ver. 1.10的不同點）
CC-Link Ver.1.10和Ver.1.00的規格不同點如下所示2項內容。
- 總電纜最大延長長度和站間電纜長度
- 連接電纜
| 項目 | 規格 | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

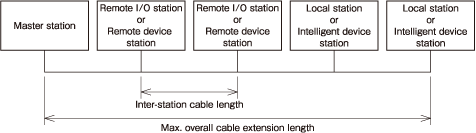

| 總電纜最大延長長度和站間電纜長度 |
|
|||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| 通信速度 | 站間電纜長度 | 電纜的最大總延長 | |
|---|---|---|---|
| *1 | *2 | ||
| 156kbps | 30cm以上 | 1m以上 (A) / 2m以上 (B) |
1200m |
| 625kbps | 600m | ||
| 2.5Mbps | 200m | ||
| 5Mbps | 30cm至59cm* | 110m | |
| 60cm以上 | 150m | ||
| 10Mbps | 30cm至59cm* | 50m | |
| 60cm至99cm* | 80m | ||
| 1m以上 | 100m | ||
- (A):1m以上：系統內只有遠程I/O或遠程設備站時
- (B):2m以上：系統內只有本地站和智能設備站時
- *遠程I/O或遠程設備站之間只要有一條電纜長度符合上述范圍，就可以采用上述的總電纜最大長度。
CC-Link Ver.1.00，Ver.1.10兼容電纜（三芯屏蔽絞線電纜）
*不同廠家的Ver.1.00電纜不能混用。
關于標識位置，請聯系CC-Link Ver.1.10電纜的生產商。
電纜識別
分支通信規格（中繼器；無源T型分支）
System configuration
以下描述中未涉及的通信規格應與CC-Link規格一致
T型分支（有源）連接規格
| 項目 | 規格 | 備注 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 通信速度 | 625kbps | 156kbps | 不支持10M/5M/2.5Mbps | ||||||||||||
| 干線最大長度 | 100m | 500m | 終端電阻間的電纜長度。不含分支電纜長度。 | ||||||||||||
| 分支線最大長度 | 8m | 一條分支線的總電纜長度 | |||||||||||||
| 分支線總長度 | 50m | 200m | 所有分支線的總電纜長度 | ||||||||||||
| 和分支線連接的最大單元數 | 6個單元/分支 | 連接單元的總數量視CC-Link規格而定。 | |||||||||||||
| 連接電纜 | CC-Link認證電纜 (e.g.: FANC-SB, CSFV-SLAB, 100ZCLK-SB-20AWGX3C) |
|
|||||||||||||
| T型分支 端子臺/連接器 |
|
|
|||||||||||||
| 最大干線長度、T型分支間長度和站間長度 | |||||||||||||||
|
|
|||||||||||||||
| 通信速度 | 最大干線長度 | T型分支間長度 | 遠程I/O或遠程設備站的站間長度*1 | 主站、本地站、智能設備站和相鄰站之間的站間長度。*2 |
|---|---|---|---|---|
| 625kbps | 100m | 無限制 | 30cm以上 | 1m以上（*1）/ 2m以上（*2） |
| 156kbps | 500m |
