開發支持

CC-Link IE TSN兼容產品開發流程

為您介紹CC-Link IE TSN兼容產品的開發流程

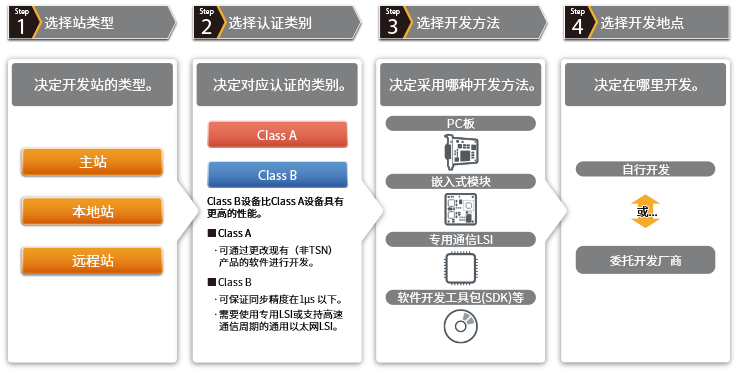

開發前期探討工作的步驟

*交換機、電纜、連接器等推薦配線備件的開發準備內容有部分不同。

*“SDK”為Software Development Kit的簡稱。

1.選擇站類型

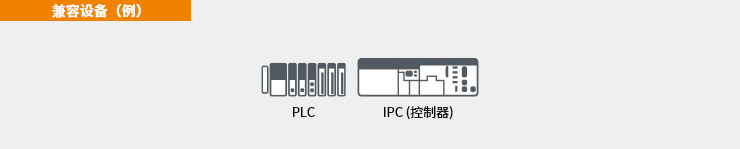

主站

進行管理網絡的站。具有控制信息(參數),并通過循環傳輸和瞬時傳輸控制設備站*及其他主站的站。

*設備站:主站以外的總稱,如本地站和遠程站。

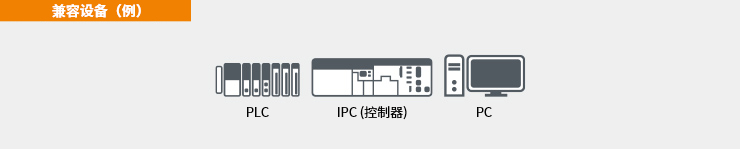

本地站

可與主站及其他本地站進行n:n的循環傳輸,與其他站進行1: n的循環傳輸,以及與其他站進行瞬時傳輸的站。瞬時傳輸時,同時具有服務器功能和客戶端功能。

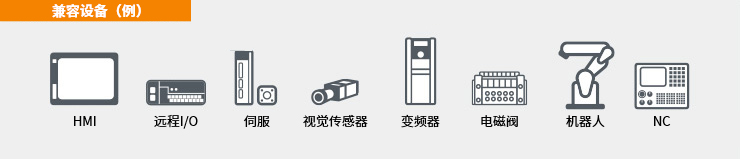

遠程站

可與其他站進行1:n的循環傳輸和瞬時傳輸的站。瞬時傳輸時,同時具有服務器功能和客戶端功能。

2.選擇認證類別

在CC-Link IE TSN網絡中,根據設備(節點)及交換機的功能和性能,設置了認證類別。

認證類別分為A和B,B具有更高的性能。

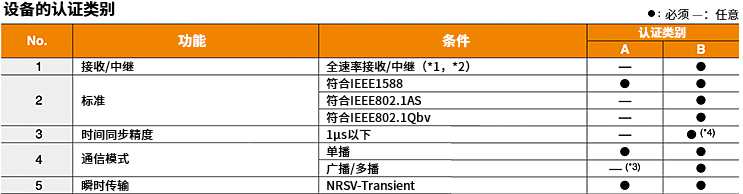

設備

原則上,推薦開發認證Class B的產品,因其使用用途更為廣泛。但如果開發僅僅更改現有(TSN不兼容)產品的軟件時,可選擇認證Class A進行開發。

*11端口:接收,多于2端口:接收和中繼

*2如果在100Mbps以上,則不論通信速度

*3本地站必須實現

*4對于保證時間同步精度為1μs的系統,僅由認證Class B的產品組成。

在這種情況下,認證Class A的產品(包括交換機)不得配置在認證Class B的產品之間。

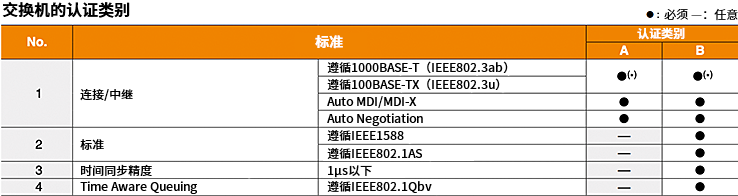

交換機

*至少支持1000BASE或100BASE中的一種,或兩者都支持

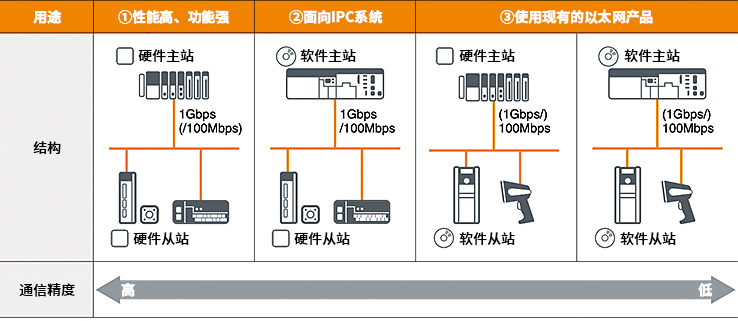

3.選擇開發方法

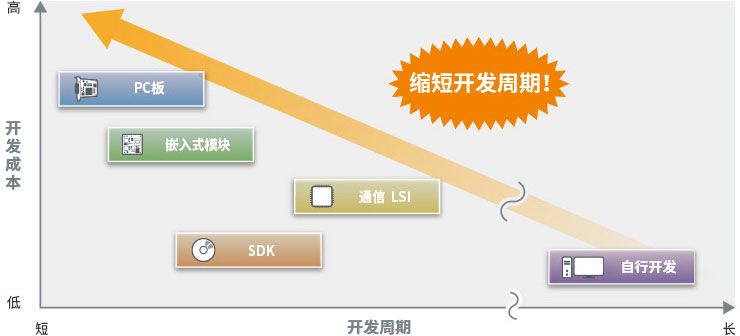

盡早擴充兼容產品陣容

從使用專用ASIC/FPGA實現的高性能設備,到使用軟件通信協議棧在通用以太網芯片上實現的低成本設備,可支持多種類型的產品開發。

使用各廠商提供的開發方法進行開發

硬件:使用通信LSI / PC板 / 嵌入式模塊來實現

軟件:使用SDK來實現

No 產品分類 類型 內容
1 專用通信LSI 硬件 開發商可以自行根據已發布的通信LSI的接口規格將其安裝在電路板上,完成對應CC-Link IE TSN的通信。
2 嵌入式模塊 硬件 將電路板和嵌入式接口板通過通用總線(16位并行總線等)連接,完成對應CC-Link IE TSN的通信。
3 PC板 硬件 連接到PCI或PCI Express的接口,完成對應CC-Link IE TSN的通信。
4 SDK 軟件 將公開的軟件集成到支持通用以太網通信的設備中,完成對應CC-Link IE TSN的通信。

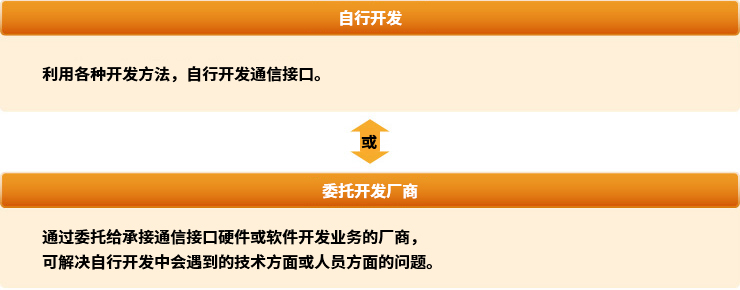

4.選擇開發地點

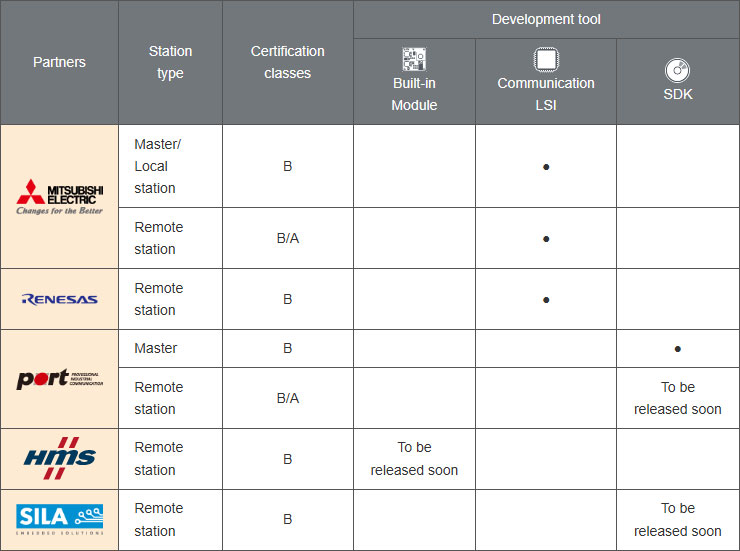

CC-Link IE TSN開發支持工具制造商

提供CC-Link IE TSN開發支持工具的合作伙伴列表





合作伙伴正在考慮開發PC板。

有關詳細信息,請查看開發工具介紹

正在考慮開發的合作伙伴如下。
